Представьте себе устройство, которое позволяет вашей руке рисовать, но в десять раз точнее, или механизм, благодаря которому кисть художника может создавать копии картин в любом масштабе, или систему, передающую движение от одного рычага к другому, сохраняя пропорции. Всё это — пантограф, удивительное изобретение, которое веками служит человечеству. Слово «пантограф» происходит от греческих корней «пантос» (всё) и «графо» (пишу), что можно перевести как «всё записывающий» или «всё копирующий». Но возможности этого механизма гораздо шире, чем просто копирование. Что же такое пантограф, как он устроен и где мы сталкиваемся с ним в современном мире? Попробуем разобраться в этом удивительном изобретении, которое не теряет актуальности даже в эпоху цифровых технологий.
Исторический экскурс: От чертёжных досок до электропоездов
Идея механического копирования пропорций известна с глубокой древности. Ещё в античные времена скульпторы использовали приспособления, напоминающие пантограф, для увеличения моделей при создании монументальных статуй. Однако подлинное рождение пантографа как инструмента относят к XVII веку.
В 1603 году немецкий астроном и математик Кристоф Шейнер опубликовал описание пантографа — шарнирного механизма для копирования чертежей. Его изобретение быстро распространилось по Европе и стало незаменимым инструментом в руках инженеров, архитекторов и картографов. В XVIII–XIX веках пантограф совершенствовался: появились версии с различными коэффициентами масштабирования, с возможностью копирования как в увеличенном, так и в уменьшенном виде.
Но поистине «золотым веком» пантографа стал конец XIX — начало XX века, когда его начали использовать в электротехнике. В 1895 году французский инженер Жорж Пети запатентовал пантограф для токоприёмников электровозов — и с этого началась новая глава в истории механизма. Пантографы поездов, трамваев и троллейбусов сегодня знакомы каждому, хотя мало кто задумывается о том, почему этот токоприёмник называется именно так.
Устройство и принцип работы: Геометрия в движении
Классический шарнирный пантограф
Основой пантографа является шарнирный параллелограмм. Типичный пантограф состоит из четырёх стержней, соединённых подвижными шарнирами, образующими ромб или параллелограмм. Одна точка механизма (ведущая) жёстко закреплена на основании, другая (ведущая) движется по копируемому оригиналу, а третья (ведомая) вычерчивает или перемещает инструмент — карандаш, резец, головку токоприёмника.
Важнейшее свойство пантографа: движение ведущей точки и ведомой точки связаны линейным соотношением. Если ведущая точка переместилась на некоторое расстояние, ведомая переместится ровно во столько же раз дальше (или ближе), причём траектории будут геометрически подобны. Коэффициент масштабирования определяется положением шарниров на стержнях — их можно переставлять, меняя соотношение плеч.
Принцип подобия треугольников
Магия пантографа кроется в простой геометрии. Внутри механизма в любой момент времени можно обнаружить подобные треугольники. Перемещение в одном треугольнике вызывает пропорциональное перемещение в другом. Это свойство сохраняется независимо от направления движения, будь то прямая линия или сложная кривая. Механизм словно «запоминает» пропорции и автоматически их воспроизводит.
Пантографы разных типов
Существует несколько разновидностей пантографов:
Плоские пантографы — работают в одной плоскости. Их используют для копирования чертежей, гравировки, фрезеровки.
Пространственные пантографы — позволяют копировать объёмные объекты, передавая движение по трём осям.
Электрические пантографы — сложные системы с автоматическим управлением, где механическая связь заменена электрическими сигналами.
Пантографы-синусные механизмы — специализированные устройства для точного воспроизведения кривых.
Пантограф в черчении и копировании
Копировальный аппарат XIX века

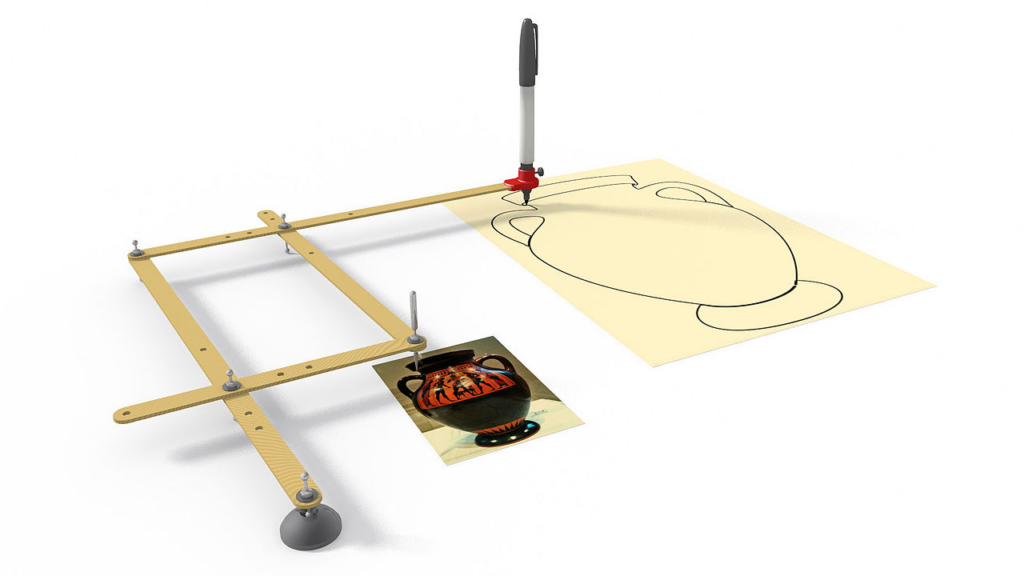

До изобретения фотокопирования и сканеров пантограф был основным средством для масштабирования чертежей. Инженер клал оригинал на стол, устанавливал пантограф в нужном масштабе — например, 1:2, 1:5, 2:1 — и обводил линии оригинала специальным штифтом. Второе перо (карандаш или резец) вычерчивало точную копию, увеличенную или уменьшенную. Это требовало навыка и терпения, но результат был безупречен: копия сохраняла все пропорции, углы и кривизну.
Пантограф в гравировальном деле
Граверы издавна использовали пантограф для тиражирования узоров и надписей. Механизм позволял перенести рисунок с мягкого оригинала на твёрдый металл, камень или дерево. Специальный резец, закреплённый на ведомой части пантографа, вырезал орнамент с точностью до долей миллиметра. Сегодня этот принцип сохранился в пантографах для гравировки — станках для изготовления табличек, печатей, штампов.
Пантограф в швейных машинах
Мало кто знает, что некоторые швейные машины содержат пантограф. В машинах для вышивки и вязания пантограф управляет движением иглы или пялец, воспроизводя заданный узор в нужном масштабе. Пантографные механизмы позволяют легко масштабировать орнамент, не перестраивая программу.
Пантограф как токоприёмник: Электрические «усы» транспорта
Откуда у поездов «рога»
Самый массовый и заметный вид пантографа — токоприёмник электрического транспорта. Троллейбусные «рога», трамвайные дуги, пантографы электропоездов — всё это разновидности пантографных механизмов. Почему для этой задачи выбран именно пантограф? Потому что он позволяет токоприёмнику сохранять контакт с контактным проводом при смещениях, неровностях пути и колебаниях.
Пантограф электропоезда — это сложная пространственная конструкция из рычагов, пружин и подвесок. При движении поезда он должен постоянно прижиматься к проводу, но не слишком сильно, чтобы не повредить контактную сеть. Механизм пантографа обеспечивает вертикальное перемещение токоприёмника в широких пределах (до полуметра и более) при сохранении горизонтальной устойчивости.
Устройство токоприёмника-пантографа

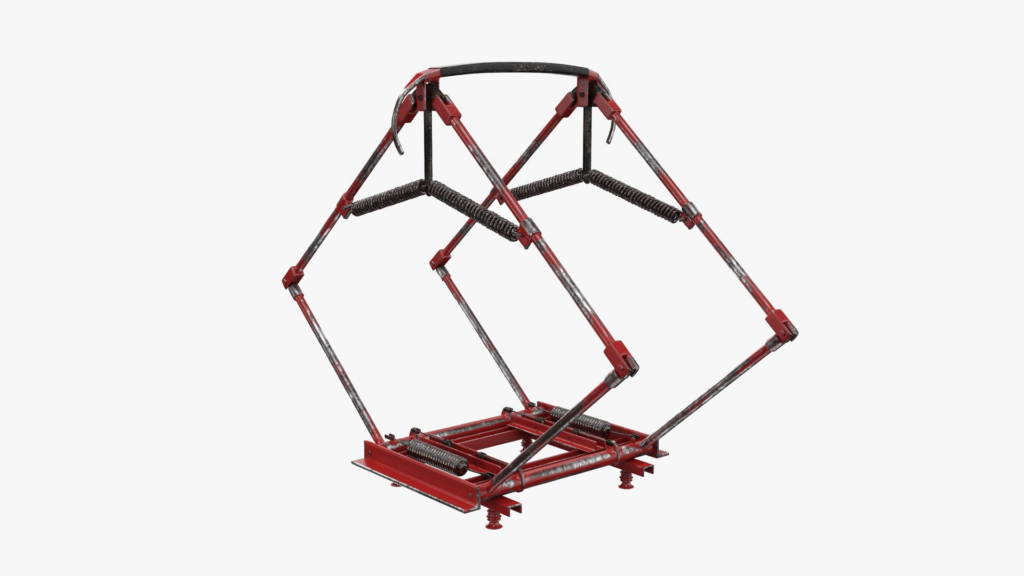

Современный токоприёмник состоит из нескольких рам (обычно двух), соединённых шарнирами. Нижняя рама крепится на крыше поезда, верхняя (с полозом) контактирует с проводом. Пантографная схема позволяет полозу оставаться параллельным проводу при любом подъёме или опускании. Пружины поднимают пантограф, а пневматический или гидравлический привод прижимает его к проводу с оптимальной силой.
Пантографы бывают однорычажными (одна поворотная рама) и двухрычажными (более сложные, но и более устойчивые). Двухрычажные пантографы лучше гасят колебания и меньше изнашивают контактный провод. Именно их можно видеть на современных скоростных поездах.
Интересные факты о токоприёмниках
- На максимальной скорости (300–350 км/ч) пантограф электропоезда испытывает огромные нагрузки от набегающего потока воздуха.
- Пантограф токоприёмника искрит — это не неисправность, а нормальное явление: при размыкании цепи возникают микро-дуги.
- В некоторых странах (например, в Японии) используются токоприёмники «пантограф-лепесток» — асимметричной формы, уменьшающей шум.
- На скоростных линиях поезда поднимают пантограф только после выезда со станции, чтобы не повредить оборудование при трогании.
Пантограф в современной технике и промышленности
Станки-пантографы

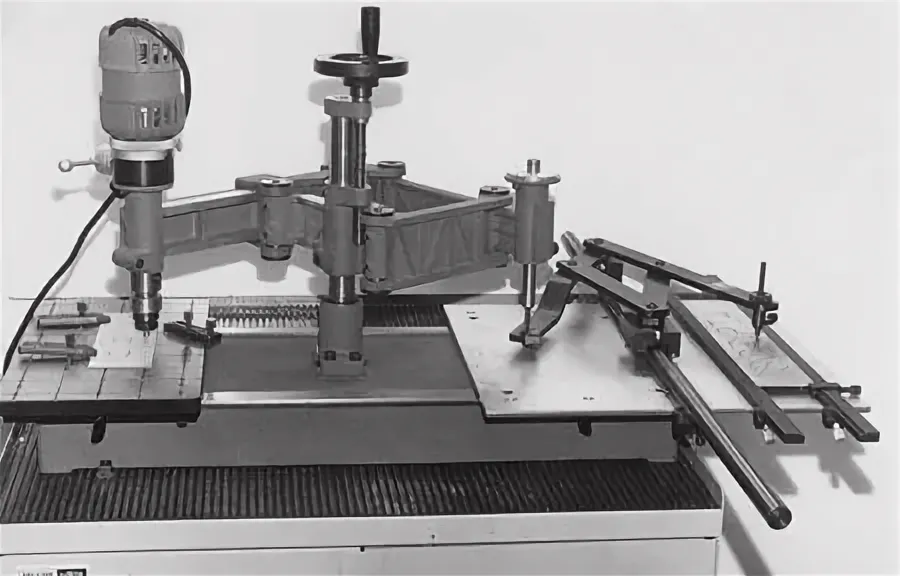

В промышленности до сих пор применяются механические пантографы для фрезерования, гравировки, токарной обработки. Станок-пантограф позволяет изготовить деталь по эталону (образцу). Мастер движет щупом по эталону, а режущий инструмент обрабатывает заготовку, повторяя движения с заданным масштабом. Это особенно полезно для изготовления штампов, пресс-форм, лекал.
Пантограф в 3D-сканировании и копировании
В эпоху 3D-моделирования механические пантографы не исчезли, а нашли новое применение. Их используют в координатно-измерительных машинах для ручного обвода реальных объектов. Пантограф сохраняет точность пропорций и позволяет создавать цифровые копии физических деталей для дальнейшей обработки. Есть даже гибридные устройства: механический пантограф + датчики, передающие движение на компьютер.
Пантограф в робототехнике
Принцип пантографа используется в конструкции некоторых манипуляторов и роботов. Параллельные кинематические схемы (дельта-роботы) — близкие родственники пантографа. Они обеспечивают высокую скорость и точность при перемещении в ограниченном пространстве. Пантографные механизмы применяют в хирургических роботах (для масштабирования движений руки хирурга в микромир) и в протезах.
Пантограф в быту и искусстве
Копирование рисунков
Для художников и любителей выпускаются настольные пантографы для копирования и масштабирования изображений. Устройство крепится к столу, под него кладут оригинал, сверху — чистый лист. Обводя контуры, художник получает точную копию в нужном масштабе. Это незаменимо для фресок, витражей, росписи тканей.
Гравировка сувениров
В мастерских для изготовления сувенирной продукции (ключницы, таблички, брелоки) применяют пантографы-граверы. Механизм позволяет быстро перенести надпись или узор с трафарета на поверхность (дерево, пластик, латунь). Ручные граверы с пантографом дёшевы, надёжны и не требуют электричества.
Пантограф в стерео-фотографии и кинематографе
В начале XX века существовали стерео-камеры с пантографным механизмом для точного совмещения снимков. А в киносъёмочной технике пантографы использовали для перемещения камеры по сложной траектории. Принцип пантографа применяется в некоторых копировальных аппаратах для пересъёмки слайдов.
Преимущества и недостатки механического пантографа
Почему пантограф не устарел
- Абсолютная пропорциональность — копия не искажается, углы и кривые воспроизводятся точно.
- Не зависит от электричества и компьютера — может работать везде.
- Низкая стоимость и надёжность.
- Простота обслуживания.
- Естественное тактильное управление (человек ведёт щуп рукой).
Ограничения
- Механический износ — со временем появляется люфт, снижается точность.
- Ограниченная рабочая зона — размером с сам пантограф.
- Требует физической силы и аккуратности.
- Непревосходящая точность современных цифровых методов (но в большинстве задач достаточная).
Механизм, который служит вечно
Пантограф — одно из тех изобретений, которые кажутся простыми, но от этого не становятся менее гениальными. Несколько рычагов и шарниров, объединённых в параллелограмм, творят настоящее геометрическое чудо: превращают одни движения в другие, сохраняя пропорции. Этот механизм пережил века, менял области применения, но никогда не уходил в прошлое окончательно.
Сегодня, в эпоху компьютеров, сканеров и 3D-принтеров, пантограф остаётся востребованным. Его можно найти в токоприёмниках поездов, в гравировальных станках, в устройстве швейных машин, в некоторых моделях роботов. И даже если цифровые технологии когда-нибудь полностью вытеснят механическое копирование, пантограф останется памятником инженерной мысли — наглядным пособием по геометрии, напоминающим, что истинная красота и эффективность часто рождаются из простых законов природы.
Присмотритесь к пантографу — и вы увидите умный механизм, который словно «пересчитывает» реальность в другой масштаб, сохраняя её суть.
